新能源电机在运行过程中，需要承受来自逆变器的电压，而工频耐压测试则是评估电机绝缘性能的重要手段之一。该测试通过施加高于最高电压一定倍数的交流电压（参考GB/T 18488）。耐压测试有一个指标是漏电流，其大小与多种因素有关，值得深入剖析。

在工频耐压测试中，漏电流的传递路径通常为：铜线→漆包线绝缘层→漆→纸→漆→铁芯。这一路径的电阻相对较大，传统观念中认为漏电流与绝缘电阻的关系密切。然而，实际情况并非如此。由于路径中的电阻足够大，其对漏电流的影响变得相对次要。

更为关键的是，铜线与铁芯之间形成了一个电容器结构。由于工频电压为50Hz的正弦波，其频率较低，导致电容器的充放电过程较为缓慢。因此，在测试过程中，漏电流主要源于电容器的充放电行为，而非绝缘电阻的直接泄漏。

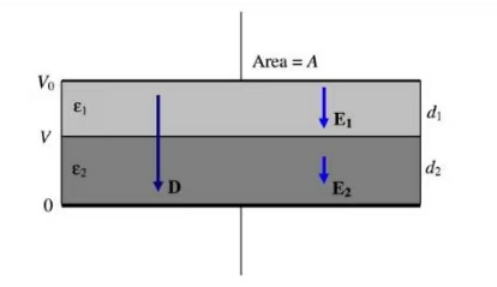

根据阻抗的计算公式，电容越大，阻抗越小，从而在相同电压下产生的漏电流越大。而电容的大小则与介电常数、面积以及距离有关。在漏电流传递路径中，距离主要包括铜线到漆包线绝缘层的距离以及漆包线绝缘层到铁芯的距离。由于铜线与纸、纸与铁芯之间的距离非常小，可以忽略不计，因此，电容的大小主要取决于漆包线绝缘层的厚度以及绝缘纸的厚度。

从原理上看，漆包线的漆膜越厚，电容越小；绝缘纸越厚，漆包线绝缘层到铁芯的距离越大，电容也越小。因此，漆膜厚度和绝缘纸厚度是影响漏电流大小的主要因素。在实际生产中，通过调整漆膜和绝缘纸的厚度，可以有效控制漏电流的大小，从而满足电机绝缘性能的要求。、

上文提到漏电流主要与电容相关，只要计算出电容，漏电流就能算出来。

PDIV是评估电机绝缘性能的另一项重要指标。它表示在特定条件下，绝缘材料开始产生局部放电的最低电压值。PDIV的测试波形选择对于准确评估绝缘性能至关重要。

在PDIV测试中，常用的波形有正弦波形和单极脉冲两种。

从理论上看，PDIV的计算值通常以RMS（均方根值）表示。然而，在实际应用中，我们更关心的是峰值电压。对于正弦波形测试，峰值电压是RMS值的根号2倍；而对于单极脉冲测试，峰值电压则可能更高，通常是正弦波形测试的2倍左右。

由于测试波形的不同，得到的PDIV数值也会有所差异。正弦波形测试得到的PDIV数值相对较低，因为它反映的是绝缘材料在连续正弦波电压下的平均响应。而单极脉冲测试则更能反映绝缘材料在瞬态高压下的性能表现，因此得到的PDIV数值通常较高。

对于漆包线等零部件级别的材料而言，正弦波形测试更为合适。因为这样更加严格。

单极脉冲测试在整机情况下也具有其独特的优势，这更符合电机实际的应用。

对于单极脉冲测试而言，脉冲宽度的调整至关重要。脉冲宽度过短可能导致测试结果的离散性增大；而脉冲宽度过长则可能使测试过程变得冗长且复杂。因此，在进行单极脉冲测试时，需要仔细调整脉冲宽度以确保测试结果的准确性和可靠性。
